單排交叉滾柱式回轉支承(11系列)

結構特點.性能.適用范圍
　　單排交叉滾柱式回轉支承，由兩個座圈組成，結構緊湊，重量輕，裝配間隙小，對安裝精度要求高，滾柱為1：1交叉排列，能同時承受軸向力，傾翻力矩和較大的徑向力，被廣泛的用于起重運輸，工程機械和軍工產品上。

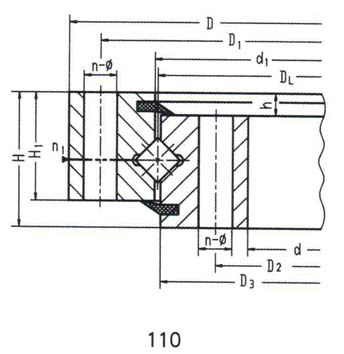

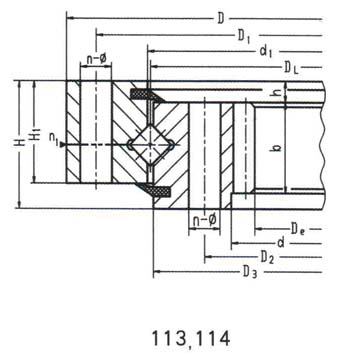

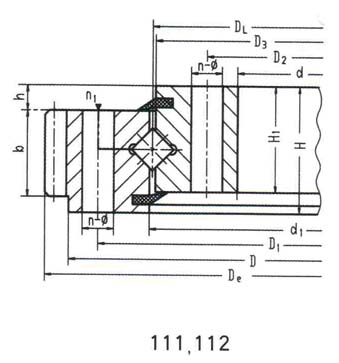

承載曲線圈編號	基本型號			外型尺寸			安裝尺寸				結構尺寸					齒輪參數			外齒參數		內齒參數		齒輪圓周力		參考重量 (kg)
	無齒式 D_L mm	外齒式 D_L mm	內齒式 D_L mm	D mm	d mm	H mm	D₁ mm	D₂ mm	n	Φ mm	n1	D₃ mm	d₁ mm	H₁ mm	h	b mm	x	m	D_e mm	Z	D_e mm	Z	正火 Z 10⁴ N	調質 T 10⁴ N
1	110.25.500	111.25.500	113.25.500	602	398	75	566	434	20	18	4	498	502	65	10	60	+0.5	5	629	123	367	74	3.7	5.2	80
		112.25.500	114.25.500															6	628.8	102	368.4	62	4.5	6.2
2	110.25.560	111.25.560	113.25.560	662	458	75	626	494	20	18	4	558	562	65	10	60	+0.5	5	689	135	427	86	3.7	5.2	90
		112.25.560	114.25.560															6	688.8	112	428.4	72	4.5	6.2
3	110.25.630	111.25.630	113.25.630	732	528	75	696	564	24	18	4	628	632	65	10	60	+0.5	6	772.8	126	494.4	83	4.5	6.2	100
		112.25.630	114.25.630															8	774.4	94	491.2	62	6.0	8.3
4	110.25.710	111.25.710	113.25.710	812	608	75	776	644	24	18	4	708	712	65	10	60	+0.5	6	850.8	139	572.4	96	4.5	6.2	110
		112.25.710	114.25.710															8	854.4	104	571.2	72	6.0	8.3
5	110.28.800	111.28.800	113.28.800	922	678	82	878	722	30	22	6	798	802	72	10	65	+0.5	8	966.4	118	635.2	80	6.5	9.1	170
		112.28.800	114.28.800															10	968	94	634	64	8.1	11.4
6	110.28.900	111.28.900	113.28.900	1022	778	82	978	822	30	22	6	898	902	72	10	65	+0.5	8	1062.4	130	739.2	93	6.5	9.1	190
		112.28.900	114.28.900															10	1068	104	734	74	8.1	11.4
7	110.28.1000	111.28.1000	113.28.1000	1122	878	82	1078	922	36	22	6	998	1002	72	10	65	+0.5	10	1118	116	824	83	8.1	11.4	210
		112.28.1000	114.28.1000															12	1185.6	96	820.8	69	9.7	13.6
8	110.28.1120	111.28.1120	113.28.1120	1242	988	82	1198	1042	36	22	6	1118	1122	72	10	65	+0.5	10	1298	127	944	95	8.1	11.4	230
		112.28.1120	114.28.1120															12	1305.6	106	940.8	79	9.7	13.6
9	110.32.1250	111.32.1250	13.32.1250	1390	1110	91	1337	1163	40	26	5	1248	1252	81	10	75	+0.5	12	1449.6	118	1048.8	88	11.3	15.7	350
		112.32.1250	114.32.1250															14	1453.2	101	1041.6	75	13.2	18.2
10	110.32.1400	111.32.1400	113.32.1400	1540	1260	91	1487	1313	40	26	5	1398	1402	81	10	75	+0.5	12	1605.6	131	1192.8	100	11.3	15.7	400
		112.32.1400	114.32.1400															14	1607.2	112	1195.6	86	13.2	18.2
11	110.32.1600	111.32.1600	113.32.1600	1740	1460	91	1678	1513	45	26	5	1598	1602	81	10	75	+0.5	14	1817.2	127	1391.6	100	13.2	18.2	440
		112.32.1600	114.32.1600															16	1820.8	111	1382.4	87	15.1	22.4
12	110.32.1800	111.32.1800	113.32.1800	1940	1660	91	1887	1713	45	26	5	1798	1802	81	10	75	+0.5	14	2013.2	141	1573.6	113	13.2	18.2	500
		112.32.1800	114.32.1800															16	2012.8	123	1574.4	99	15.1	22.4
13	110.40.2000	111.40.2000	113.40.2000	2178	1825	112	2110	1891	48	33	8	1997	2003	100	12	90	+0.5	16	2268.8	139	1734.4	109	18.1	25.0	900
		112.40.2000	114.40.2000															18	2264.4	123	1735.2	97	20.3	28.1
14	110.40.2240	111.40.2240	113.40.2240	2418	2065	112	2350	2131	48	33	8	2237	2243	100	12	90	+0.5	16	2492.8	153	1990.4	125	18.1	25.0	1000
		112.40.2240	114.40.2240															18	2498.4	136	1987.2	111	20.3	28.1
15	110.40.2500	111.40.2500	113.40.2500	2678	2325	112	2610	2391	56	33	8	2497	2503	100	12	90	+0.5	18	2768.4	151	2239.2	125	20.3	28.1	1100
		112.40.2500	114.40.2500															20	2776	136	2228	112	22.6	31.3
16	110.40.2800	111.40.2800	113.40.2800	2978	2625	112	2910	2691	56	33	8	2797	2803	100	12	90	+0.5	18	3074.4	168	2527.2	141	20.3	28.1	1250
		112.40.2800	114.40.2800															20	3076	151	2528	127	22.6	31.3
